Surge- Impulsspannungstest
Normkonforme Surge-tests sind nach VDE 0530-23, EN 60034-23 bzw. IEC 60034-27-4
bis zu einer Spannung von 3 kV möglich.
Wird eine komplette Wicklung an Stoßspannung gelegt und dann die Stoßspannungsfestigkeit gegenüber dem Bezugspotential geprüft, ist das Messergebnis zunächst ein wichtiges Kriterium. Allerdings kann die Wicklung selber in sich einen Fehler aufweisen, der mit der Stoßspannungsprüfung ersteinmal nicht gefunden wird.
Zur Überprüfung der Drahtisolierung von Windung zu Windung kann nur die Surge-Spannungsprüfung verwendet werden.
Nur damit ist man in der Lage, Isolationsschwächen zwischen den Windungen zuverlässig nachzuweisen.
Das linke Bild zeigt drei Beispiele von Isolationsfehlern.Die Darstellungen 1 und 2 zeigen ein Isolationsproblem zwischen den Windungen innerhalb einer Phase.
Die Darstellung 3 zeigt ein Isolationsproblem zwischen zwei Phasen bei einem im Stern geschalteten Wicklungssystem.
Solche Fehler lassen sich nur mit dem Surgetest gut nachweisen.
Serviceleistung:

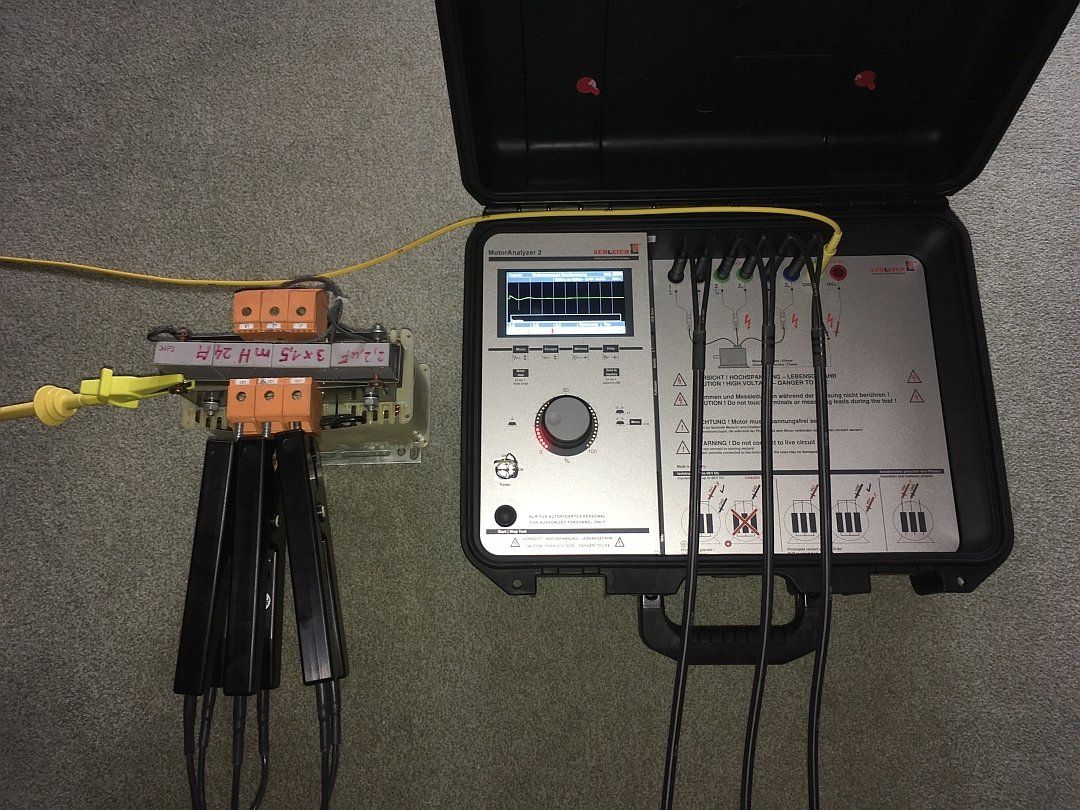

- Motoranalyzer 2 von Fa. Schleich
- Surgespannungen bis 3 kV
- Stoßkondensator 3nF
- Impulsanstiegszeit 100-200ns
- Stoßstrom bis zu 200 A
- Prüfmethoden:EAR,Diff.EAR, Peak to Peak
Beispiele:
- Wicklungen
- Statoren
- Motoretten
- Transformatoren
- Antriebe für Elektromobilität
Serviceleistung vor Ort:
Diese Surge- Prüfungen können bei Kundenwunsch auch direkt vorort durchgeführt werden, weil das Messsystem netzunabhängig, flexibel und transportabel ist
Alle wichtigen Prüfdienstleistungenaus einer Hand.
Die Messungen erfolgen mit kalibriertem Messequipment, untenstehender Button stellt das aktuell gültige Zertifikat zum Download bereit.
